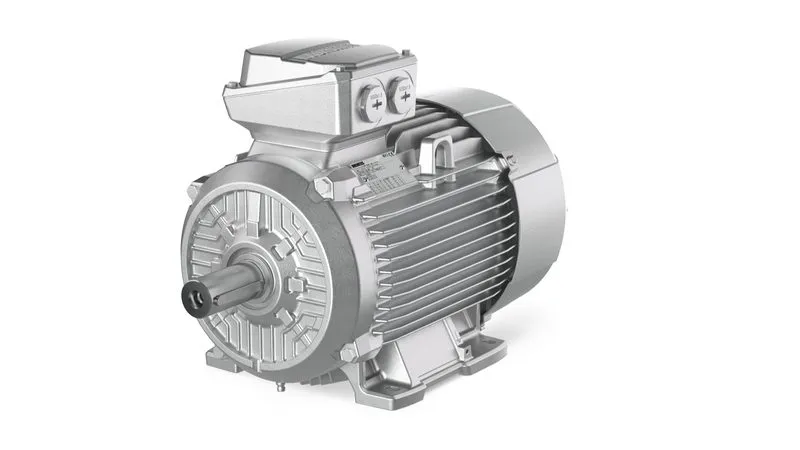

SD Motor 1LE1583-1BA2 - 4.0 kW Frame 112 M

Name: SD Motor 1LE1583-1BA2 - 4.0 kW Frame 112 M
Brand: Innomotics
SKU: 1LE1583-1BA2
Availability: InStock

SKU: 1LE1583-1BA2

Innomotics SD — Schwerlastmotoren

Motor IE3: 4.0 kW. 2950 rpm, Baugröße 112 M, Wirkungsgrad 88.1%. IP55.

Bemessungsleistung

4.0 kW

Bemessungsdrehzahl

2950 rpm

Wirkungsgradklasse

IE3

Innomotics is part of Siemens Group. We respond to quote requests within 4 business hours.

Elektrisch

Bemessungsleistung	4.0 kW
Bemessungsspannung	400 V Dreieck / 690 V Stern V
Bemessungsstrom	7.4 A
Leistungsfaktor	0.89

Mechanisch

Bemessungsdrehzahl	2950 rpm
Polzahl	2
Baugröße	112 M
Bemessungsdrehmoment	12.9 Nm
Gewicht	41 kg
Schutzart	IP55
Kühlart	Eigengekühlt (IC411) / Fremdbelüftet (IC416)
Gehäusewerkstoff	Grauguss

Leistung

Wirkungsgradklasse	IE3
Wirkungsgrad bei 100% Last	88.1 %
Wirkungsgrad bei 75% Last	88.7 %
Wirkungsgrad bei 50% Last	88.2 %
Trägheitsmoment	0.012 kgm2

Abmessungen

Achshöhe (H)	112 mm
Wellendurchmesser (D)	28 mm
Wellenlänge (E)	60 mm
Passfederbreite (F)	8 mm
Maß über Passfeder (GA)	31 mm
Befestigungslöcher - quer (A)	190 mm
Befestigungslöcher - längs (B)	140 mm
Wellenbund bis Befestigungsloch (C)	70 mm
Durchmesser Befestigungsloch (K)	12 mm
Gesamtbreite (AB)	226 mm
Außendurchmesser (AC)	222 mm
Mitte bis Oberkante Klemmenkasten (AD)	177 mm
Gesamtlänge (L)	415.5 mm
Gesamtlänge inkl. Welle (LC)	475 mm

Detailed Description

Motoren der SD-Baureihe. Artikel 1LE1583-1BA2. Bemessungsleistung 4.0 kW bei 50 Hz. Drehzahl 2950 rpm. 2 polig. Baugröße 112 M. Wirkungsgrad 88.1% bei Bemessungslast. Schutzart IP55.
